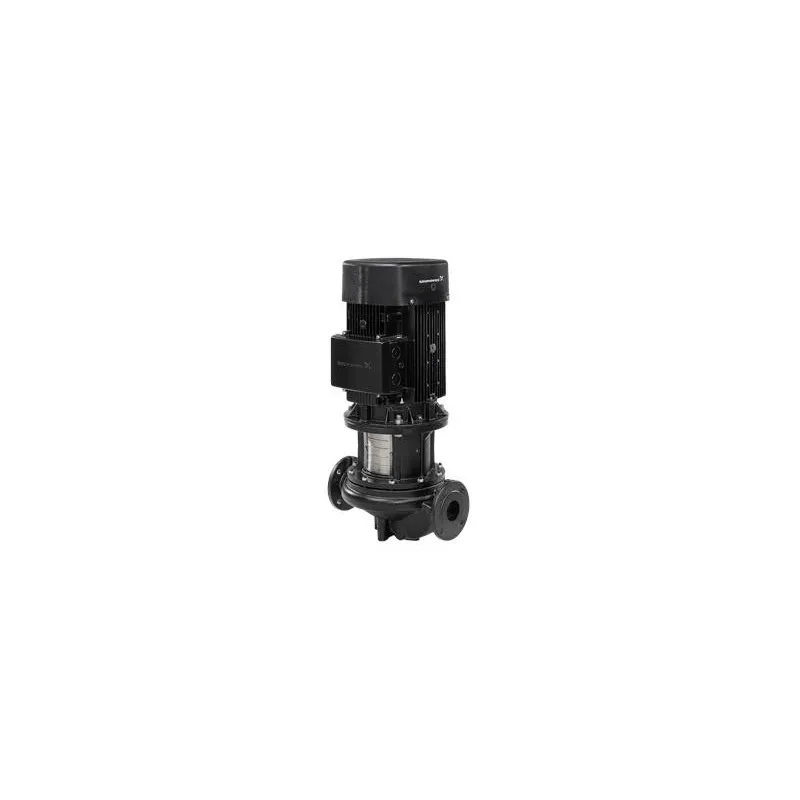

Grundfos pompa monostadio in linea trifase TP 40-100/4 cod. 96086883 TP 40-100/4 A-F-A-BQQE-EW3TRIFASE Adatto a: Aria condizionata - Edifici commerciali Pompa a coclea, monostadio, a presa diretta, con bocca di aspirazione e bocca di scarico in linea di diametro identico. La pompa è dotata di un design a sfilamento superiore, vale a dire la testa della pompa (motore, testa pompa e girante) può essere rimossa per la manutenzione o il servizio con il corpo pompa ancora nella tubazione. La pompa è dotata di una tenuta a soffietti in gomma non bilanciata. La tenuta meccanica è secondo EN 12756. Il collegamento delle tubazioni è tramite flange DIN PN 6/10 (EN 1092-2 e ISO 7005-2). La pompa è dotata di un motore asincrono raffreddato ad aria. TECNICHE Velocità della pompa su cui sono basati i dati 1400 giri/min Portata nominale 13.4 m³/h Prevalenza 7.4 m Prevalenza massima 100 dm Diametro effettivo della girante 169 mm Codice per tenuta albero BQQE Tolleranza della curva ISO9906:2012 3B2 Versione pompa A MATERIALI Corpo pompa Ghisa EN-GJL-250 ASTM class 35 Girante Cast iron EN-GJL-200 ASTM class 30 Codice materiale A INSTALLAZIONE Limite temperatura ambiente -20 .. 55°C Max pressione di funzionamento 16 bar Max pressione alla temperatura citata 16 bar / 120°C Tipo di collegamento DIN Dimensione attacco DN 40 Pressione nominale della connessione PN 16 Interasse 340 mm Dimensione flange per il motore FT165 Codice attacco pompa F LIQUIDO Liquido pompato Acqua Gamma temperatura del liquido -25 .. 120°C Temperatura del liquido durante il funzionamento 20 °C Densità 998.2 kg/m³ DATI ELETTRICI Motore tipo SIEMENS Potenza nominale - P2 0.55 kW Frequenza di rete 50 Hz Tensione nominale 3 x 220-240/380-420 V Corrente nominale 2.2/1.26 A Corrente di avvio 590 % Cos phi - fattore di potenza 0.78 Velocità nominale 1440 giri/min Classe di efficienza IE IE3 Rendimento motore a pieno carico 80.8 % Rendimento motore a 3/4 carico 81.1 % Rendimento motore a 1/2 carico 79.3 % N. di poli 4 Classe di protezione (IEC 34-5) IP55 Classe di isolamento (IEC 85) F Protezione motore integrata NESSUNO Codice motore 99900485 CONTROLLI Convertitore di frequenza None ALTRO Indice di efficienza minima, MEI ≥ 0.40 Peso netto 42.8 kg Peso lordo 54 kg Volume imballo 0.162 m³ Nazione di origine HU Tariffa convenzione n. 84137051 Grundfos pompa monostadio in linea trifase TP 40-100/4
